Goujon d’ancrage - INOX A4

bientôt DISPO
Expédition dans moins de 7 jours.
10€65
  TTC
soit 266.31€ pour 25 pièces

  • Référence
  • Fabrication
    Française
  • Matériau
    Acier inoxydable A4 suivant NF EN 10088
  • Marque
    SIMPSON Strong-Tie
  • Epaisseur maximale des pièces à fixer (tfix)
    50mm
  • Longueur filetage (F)
    87mm
  • Diamètre maximal pièces à fixer (df)
    12mm
  • Profondeur d’ancrage (hef)
    60mm
  • Diamètre perçage x profondeur minimale perçage (d0 x h1)
    10x75mm

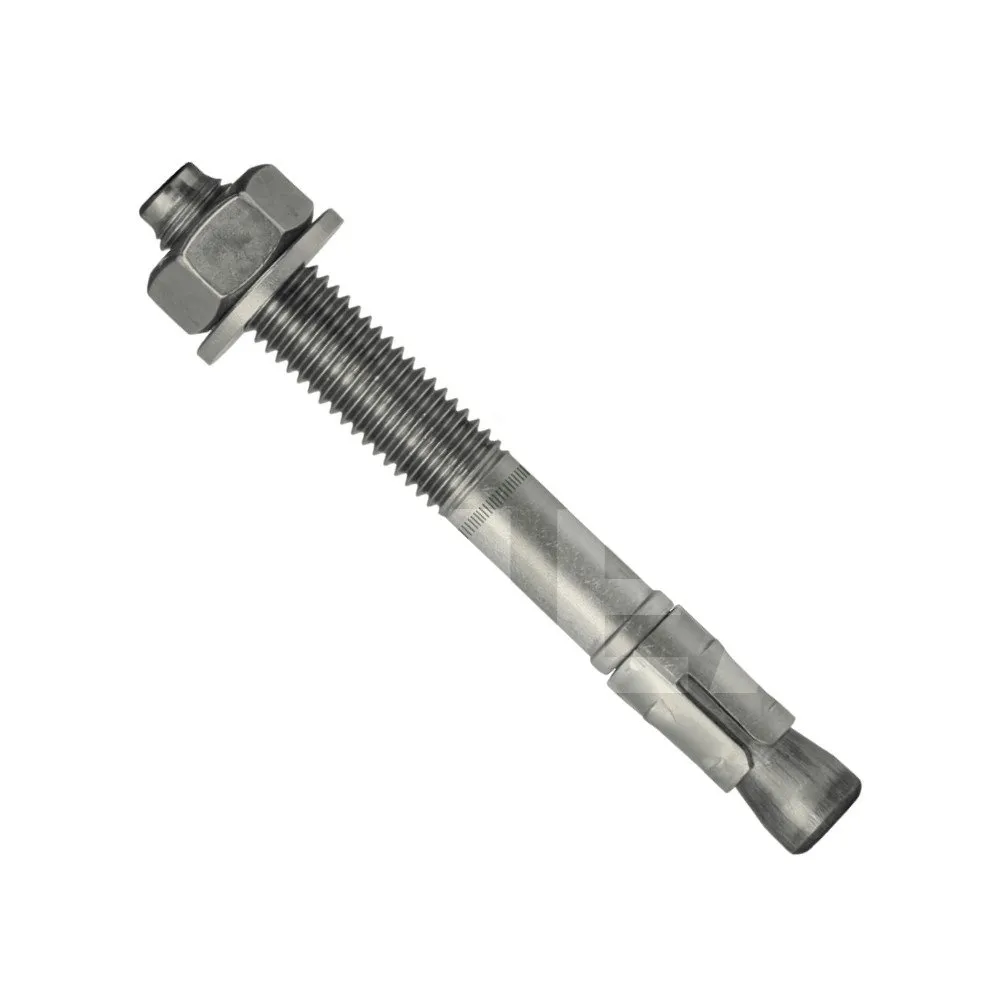

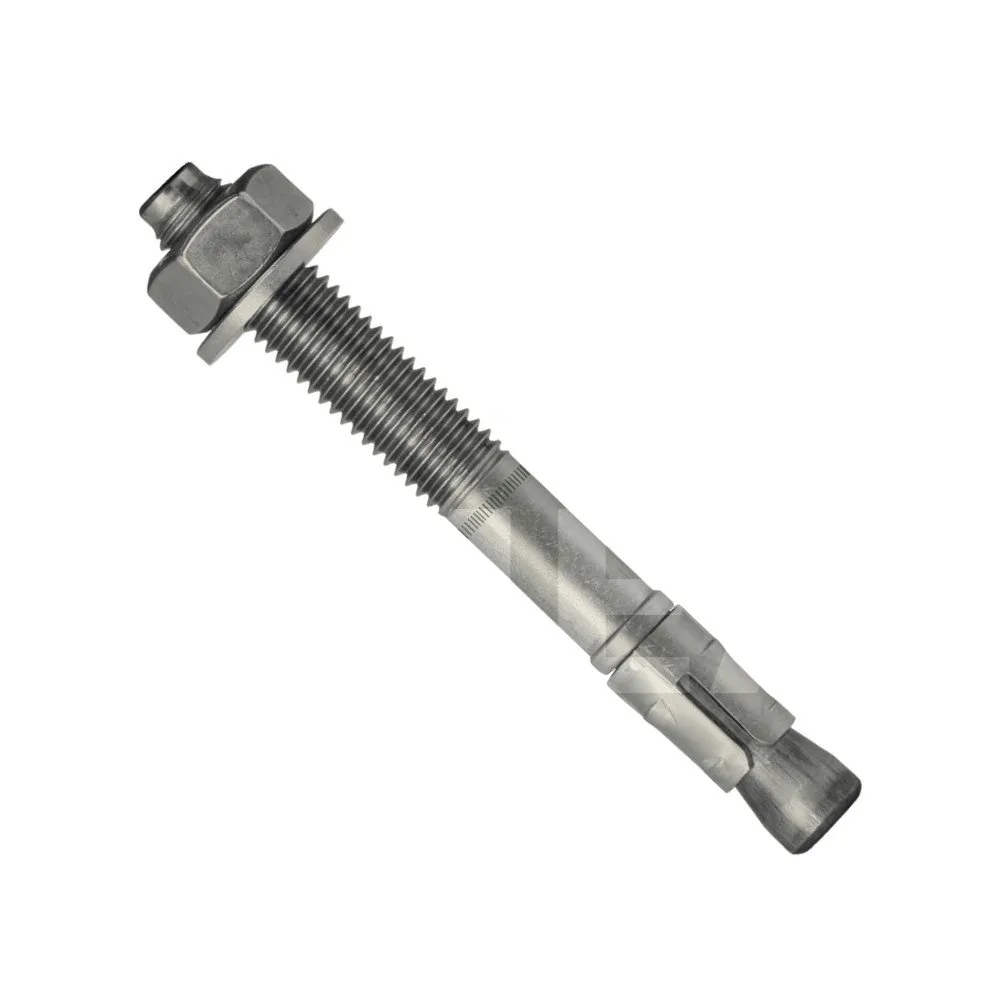

Goujon d’ancrage - Inox A4 (BOAX-II A4)

Système de fixation par expansion pour charges moyennes en inox.

Caractéristiques

Agréments techniques : ETA-08/0276 ;
Déclarations de performance : FR-DoP-e08/0276

Matière

  • Acier inoxydable A4 suivant NF EN 10088.

Avantages

  • Pose simple et rapide : profondeur d’ancrage réduit ; Ø du filetage = Ø de perçage,
  • Filetage sur toute la longueur,
  • Filetage protégé lors de la pose : point de frappe.

Applications

Support

  • Béton fissuré,
  • Béton non fissuré,
  • Pierre naturelle dense.

Domaines d’utilisation

  • Fixation de structures bois : sabots de charpentes, ...
  • Fixation de profils métalliques : garde-corps, consoles et chemins de câbles,
  • Fixation de charges statiques ou quasi-statiques : portails et machines.

Données techniques

Dimensions

RéférencesCode articleDiamètre [mm]Longueur [L] [mm]Ep. max pce à fixer [tfix] [mm]Longueur du filetage [F] [mm]Ø max. pce à fixer [df] [mm]Prof. d’ancrage [hef] [mm]Ø perçage x prof. mini perçage [d0 x h1] [mm]
BOAX-II M8-72/10 A4 BOAXII08045010A4 8 72 10 32 9 45 8x60
BOAX-II M8-92/30 A4 BOAXII08045030A4 8 92 30 52 9 45 8x60
BOAX-II M8-112/50 A4 BOAXII08045050A4 8 112 50 72 9 45 8x60
BOAX-II M10-92/10 A4 BOAXII10060010A4 10 92 10 47 12 60 10x75
BOAX-II M10-102/20 A4 BOAXII10060020A4 10 102 20 57 12 60 10x75
BOAX-II M10-112/30 A4 BOAXII10060030A4 10 112 30 67 12 60 10x75
BOAX-II M10-132/50 A4 BOAXII10060050A4 10 132 50 87 12 60 10x75
BOAX-II M12-103/5 A4 BOAXII12070005A4 12 103 5 53 14 70 12x90
BOAX-II M12-118/20 A4 BOAXII12070020A4 12 118 20 68 14 70 12x90
BOAX-II M12-128/30 A4 BOAXII12070030A4 12 128 30 78 14 70 12x90
BOAX-II M12-148/50 A4 BOAXII12070050A4 12 148 50 98 14 70 12x90
BOAX-II M12-163/65 A4 BOAXII12070065A4 12 163 65 113 14 70 12x90
BOAX-II M16-138/20 A4 BOAXII16085020A4 16 138 20 80 18 85 16x110
BOAX-II M16-168/50 A4 BOAXII16085050A4 16 168 50 110 18 85 16x110

*Références non-couvertes par ETA-08/0276 ;.

Charges de service - béton fissuré

RéférencesBéton fissuréMoment de flexion [Mrds] [Nm]
Traction (1-2) [Nrec] [kN] Cisaillement (1-3) [Vrec] [kN]
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
BOAX-II M8-72/10 A4 2 2.2 2.4 2.5 5.2 6.3 6.3 6.3 10.5
BOAX-II M8-92/30 A4 2 2.2 2.4 2.5 5.2 6.3 6.3 6.3 10.5
BOAX-II M8-112/50 A4 2 2.2 2.4 2.5 5.2 6.3 6.3 6.3 10.5
BOAX-II M10-92/10 A4 3.6 3.9 4.3 4.6 9.7 9.7 9.7 9.7 21.4
BOAX-II M10-102/20 A4 3.6 3.9 4.3 4.6 9.7 9.7 9.7 9.7 21.4
BOAX-II M10-112/30 A4 3.6 3.9 4.3 4.6 9.7 9.7 9.7 9.7 21.4
BOAX-II M10-132/50 A4 3.6 3.9 4.3 4.6 9.7 9.7 9.7 9.7 21.4
BOAX-II M12-103/5 A4 4.8 5.2 5.7 6.1 14.3 14.3 14.3 14.3 37.6
BOAX-II M12-118/20 A4 4.8 5.2 5.7 6.1 14.3 14.3 14.3 14.3 37.6
BOAX-II M12-128/30 A4 4.8 5.2 5.7 6.1 14.3 14.3 14.3 14.3 37.6
BOAX-II M12-148/50 A4 4.8 5.2 5.7 6.1 14.3 14.3 14.3 14.3 37.6
BOAX-II M12-163/65 A4 4.8 5.2 5.7 6.1 14.3 14.3 14.3 14.3 37.6
BOAX-II M16-123/5 A4 9.5 10.5 11.4 12.2 26.9 26.9 26.9 26.9 95.2
BOAX-II M16-138/20 A4 9.5 10.5 11.4 12.2 26.9 26.9 26.9 26.9 95.2
BOAX-II M16-168/50 A4 9.5 10.5 11.4 12.2 26.9 26.9 26.9 26.9 95.2

* Références non-couvertes par ETA-08/0276

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
