Échantignole - Réf. KNAG210-B

EN STOCK
Expédition immédiate disponible pour 9 unité(s).
19€20
  TTC  / Echantignole

  • Référence
    KNAG210-B
  • Epaisseur
    2mm
  • Fabrication
    Française
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Marque
    SIMPSON Strong-Tie
  • Largeur (D)
    67mm
  • Largeur (C)
    54mm
  • Largeur (E)
    100mm
  • Perçages Aile B
    14Ø5
  • Perçages Aile A
    14Ø5
  • Conditionnement
    1 pièce
  • Profondeur (B)
    200mm

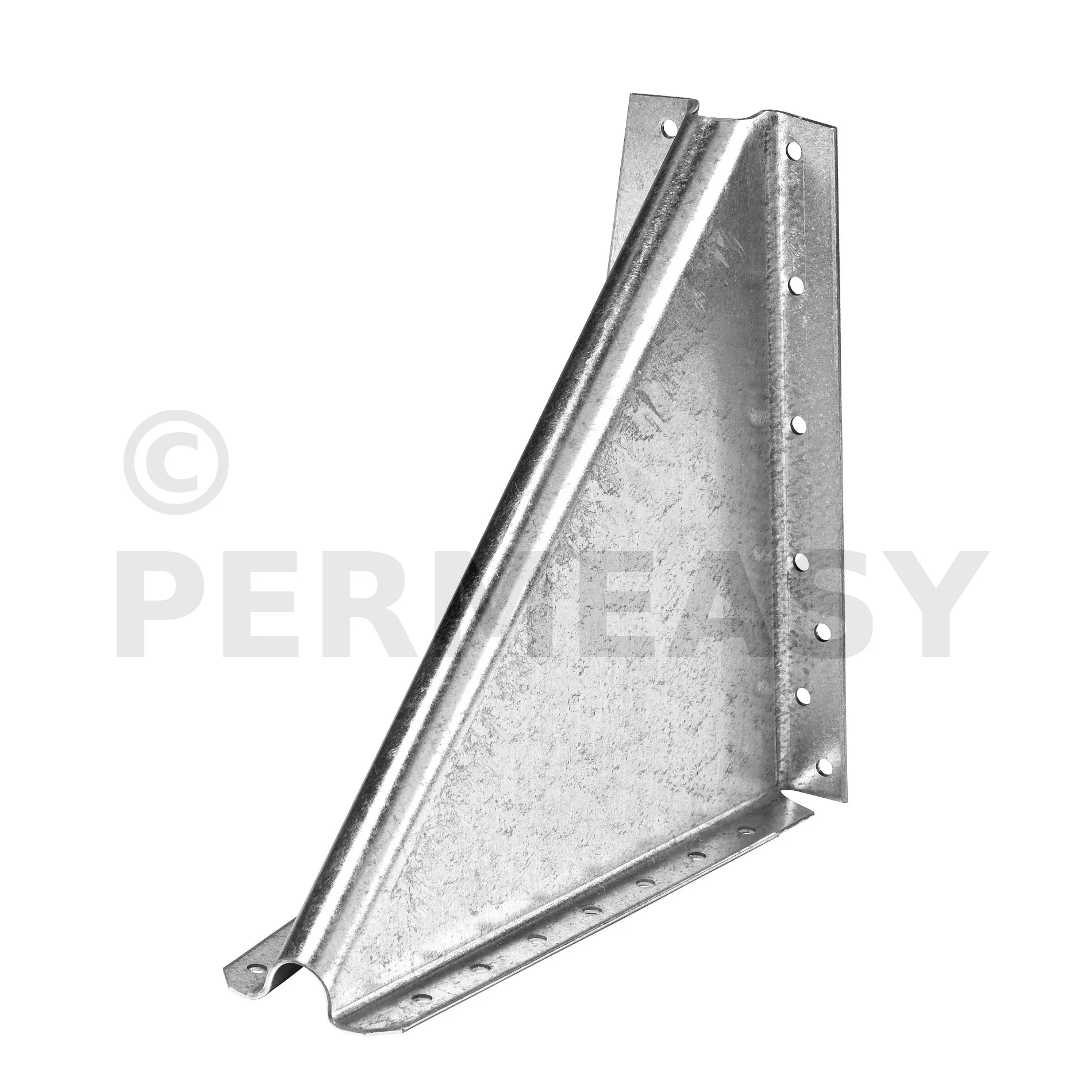

Echantignole KNAG

L‘échantignole métallique KNAG évite l‘utilisation d‘échantignoles en bois qui doivent respecter une certaine découpe par rapport au fil du bois.

Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Épaisseur : 2 mm.

Avantages

  • Simplifie la justification des échantignoles,
  • Sécurise des assemblages existants.

Application

Support
Porteur : bois massif, bois composite, laméllé-collé,
Porté : bois massif, bois composite, laméllé-collé, fermes triangulées.

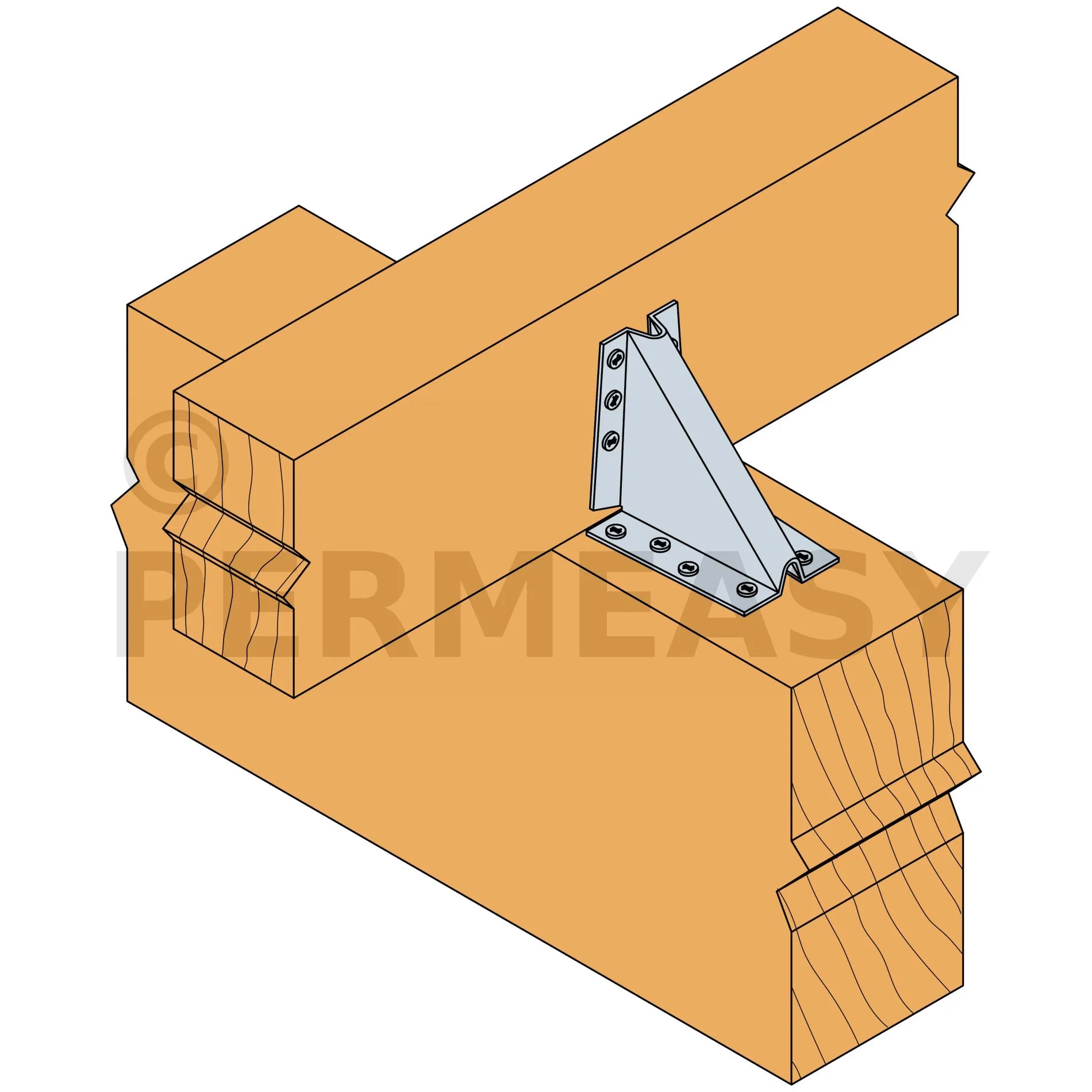

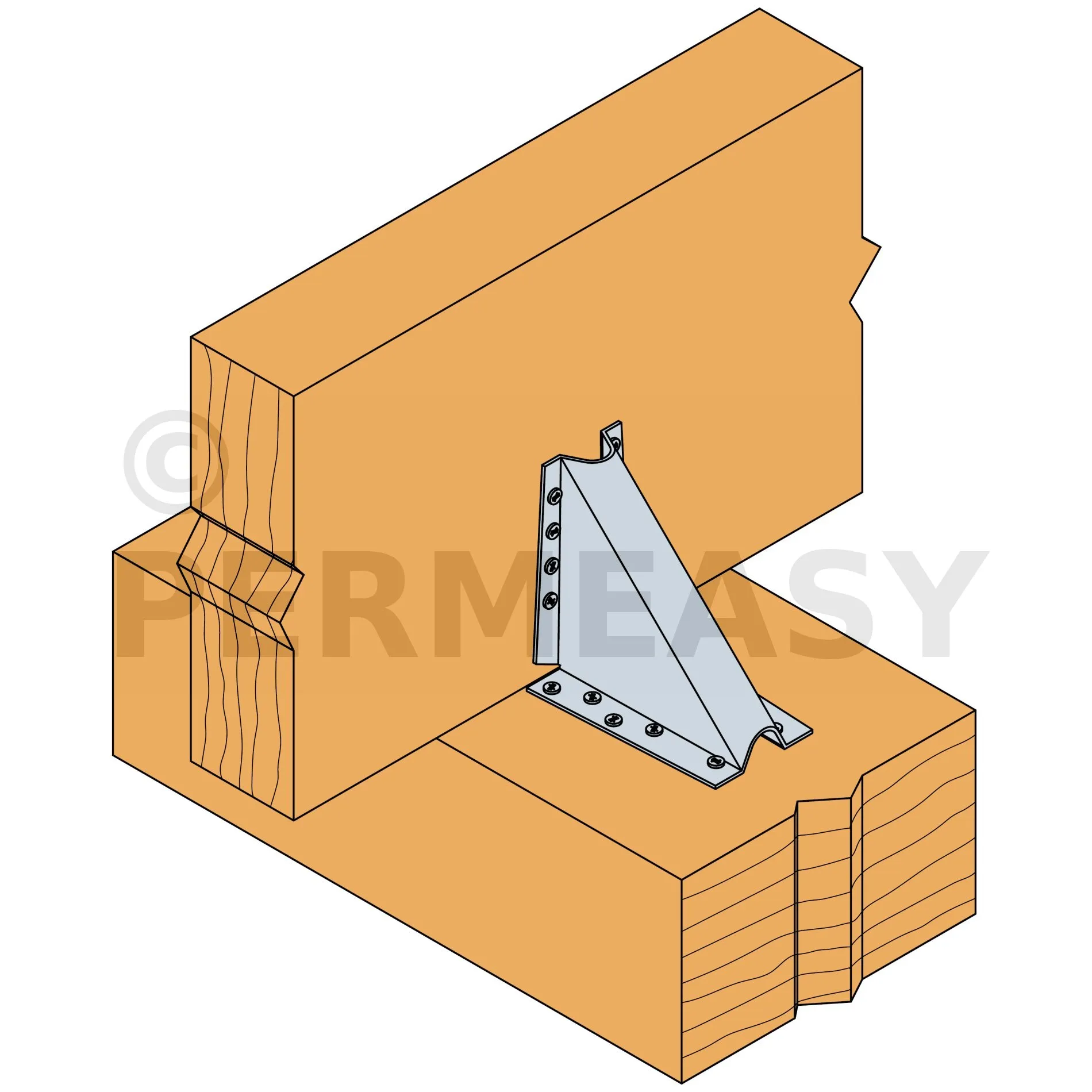

Domaines d’utilisation

  • Pannes sur ferme,
  • Poutre sur poteau,
  • Renforcement d‘assemblages existants.

Données techniques

Dimensions


RéférencesDimensions [mm]Perçages Aile APerçages Aile B
A B C D E t Ø5 Ø5
KNAG90-B 90 90 43 55 69 2 6 8
KNAG130 125 125 52 66 79 2 9 10
KNAG170 160 160 52 72 93 2 11 12
KNAG210-B 200 200 54 67 100 2 14 14

Valeurs caractéristiques - connexion bois sur bois - clouage total - 1 équerre


RéférencesFixationsValeurs Caractéristiques - Connexion bois C24 - 1 équerre [kN]
Aile A Aile B R1.k R2.k
Qté Type Qté Type f = 20 mm f = 40 mm f = 50 mm e = 140 mm e = 140 mm e = 180 mm e = 220 mm
KNAG90-B 6 CNA4,0x40 8 CNA4,0x60 4 2.1 1.6 1.8 1.2 0.8 0.6
KNAG130 9 CNA4,0x40 10 CNA4,0x60 4.6 3.9 3.7 4.4 3.1 2.3 1.6
KNAG170 11 CNA4,0x40 12 CNA4,0x60 5.8 5.1 4.9 7.5 5.3 4.1 3.4
KNAG210-B 14 CNA4,0x40 14 CNA4,0x60 7 6.3 6 11.4 8.1 6.3 5.2

Les valeurs sont données pour plusieurs valeurs de f et e. Pour les autres valeurs, merci de vous réferez à notre ETE-06/0106.

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
