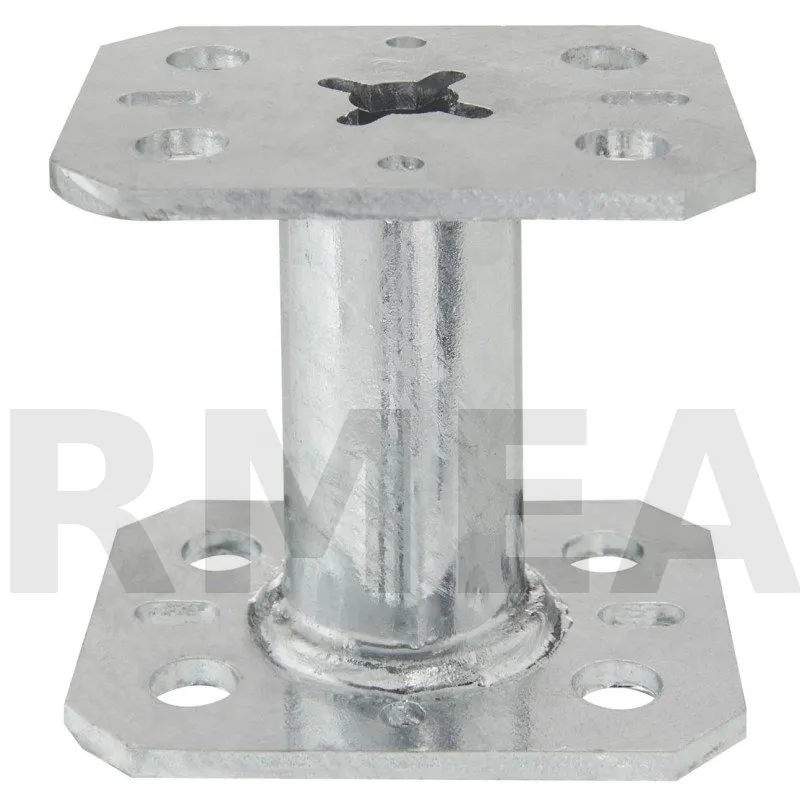

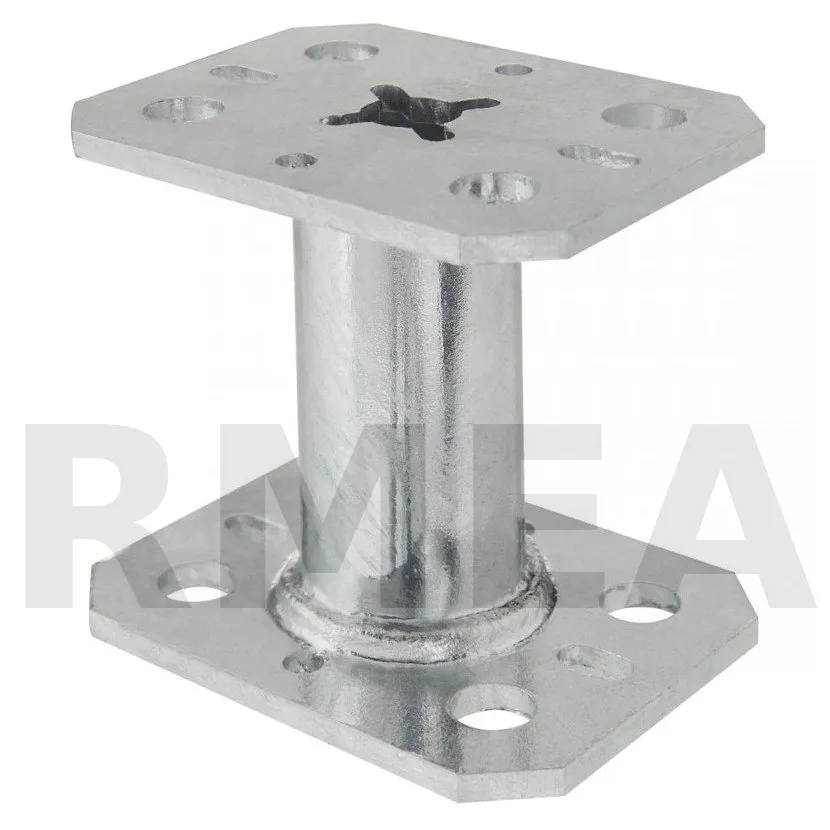

Pied de poteau mini fixe, hauteur (B) : 80mm, cdt : 1 pièce - Réf. PPMINI80
- RéférencePPMINI80
- Epaisseur4mm
- Fabricationfrançaise
- MatériauGalvanisation à chaud suivant NF EN ISO 1461
- MarqueSIMPSON Strong-Tie
- Largeur (A)90mm
- Largeur (D)90mm
- PortéSolive
- Perçages platine haute4Ø11 - 2Ø6x12
- Perçages platine basse4Ø11 - 2Ø6x12
- Connexion bois sur support rigideSur poteau : 4Ø10 (boulons ou tirefonds LAG 8x50) ; sur béton : 4Ø10 (goujons WA M8-68/5 ; tige filetée LMAS M8-95/20)
- Largeur (B)70mm
- Largeur (E)70mm
- Charge maximale admissible en compressionParallèle au fil : 3.14 tonnes - Perpendiculaire au fil : 1.02 tonnes
- Entraxe entre les perçagespetit côté. 37mm - grand coté. 57 mm (platine basse)
Pieds de poteau mini
De petite dimension les pieds de poteau PPMINI sont particulièrement adaptés à la fixation de planchers chauffants ou de garde corps.
Caractéristiques :
Agréments techniques : ETA-07/0285
Déclarations de performance :FR-DoP-e07/0285
Matière :
- S235JR suivant NF EN 10025.
- Galvanisé à chaud suivant NF EN ISO 1461,
- Épaisseur : 4 mm.
Avantages :
- Adapté aux constructions plus légères.
Applications
Support :
- Porteur : bois, béton, acier.
- Porté : bois massif, bois composite, lamellé collé.
Domaines d’utilisation :
- Fixation de garde corps,
- Fixation de barrière intérieure,
- Fixation de planchers chauffants.
Données techniques
Dimensions
Exemple de plan de masse illustrant l’emplacement des réseaux et les modalités de raccordement (cliquez pour agrandir)
Recours obligatoire à un architecte et surfaces à prendre en compte. Dans le cadre d’une maison individuelle, le seuil d’intervention obligatoire d’un architecte est établie au regard de la surface de plancher et de l’emprise au sol de la partie de la construction développant de la surface de plancher. Très concrètement, les espaces de stationnement, les avancées non closes en façades (appentis, auvents) ainsi que les terrasses ne déclenchent pas le recours obligatoire à un architecte (cliquez sur l’image pour agrandir)
| Références | Dimensions [mm] | Platine haute | Platine basse | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | D | E | F | G | t | Ø11 | Ø6x12 | Ø11 | Ø6x12 | |
| PPMINI50 | 90 | 70 | 90 | 70 | 50 | 34 | 4 | 4 | 2 | 4 | 2 |
| PPMINI70 | 90 | 70 | 90 | 70 | 70 | 34 | 4 | 4 | 2 | 4 | 2 |
| PPMINI80 | 90 | 70 | 90 | 70 | 80 | 34 | 4 | 4 | 2 | 4 | 2 |
Valeurs caractéristiques - Bois sur béton
Exemple de plan de masse illustrant l’emplacement des réseaux et les modalités de raccordement (cliquez pour agrandir)
| Références | Fixations | Valeurs Caractéristiques - Bois C24 [kN] | ||||
|---|---|---|---|---|---|---|
| Sur poteau | Sur béton | R1,k | ||||
| Quantité | type | Quantité | type | Parallèle au fil | Perpendiculaire au fil | |
| PPMINI50 | 4 | Ø10 | 4 | Ø10* | 58.6 / kmod^0.37 | 21.6 |
| PPMINI70 | 4 | Ø10 | 4 | Ø10* | 58.6 / kmod^0.37 | 21.6 |
| PPMINI80 | 4 | Ø10 | 4 | Ø10* | 58.6 / kmod^0.37 | 21.6 |
* Référez-vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.
Valeurs caractéristiques simplifiées - Bois sur béton
| Références | Fixations | Valeurs caractéristiques simplifiées - Bois C24 [kN] | ||||
|---|---|---|---|---|---|---|
| Sur poteau | Sur béton | R1,k | ||||
| Quantité | type | Quantité | type | Parallèle au fil** | Perpendiculaire au fil | |
| PPMINI50 | 4 | Ø10 | 4 | Ø10* | 66.8 | 21.6 |
| PPMINI70 | 4 | Ø10 | 4 | Ø10* | 66.8 | 21.6 |
| PPMINI80 | 4 | Ø10 | 4 | Ø10* | 66.8 | 21.6 |
* Referez vous à la gamme d’ancrage Simpson Strong-Tie pour sélectionner l’ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l’entraxe et des distances aux bords.
** Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Sur bois :
- Boulons.
- Tirefonds LAG 8x50.
Sur béton :
- Cheville mécanique : Goujon WA M8-68/5.
- Ancrage chimique : Résine AT-HP + Tige filetée LMAS M8-95/20.
Installation
Partie haute :
1. Placer la platine supérieure du pied de poteau sous le poteau,
2. Fixer cette platine au poteau à l’aide de tirefonds LAG (Pré-perçage nécessaire)
Partie basse :
1. Positionner le poteau verticalement dans la structure,
2. Identifier la position des ancrages au sol sur le support,
3. Percer le support verticalement, au diamètre et à la profondeur préconisés pour les fixations choisies,
4. Fixer la platine inférieure au sol à l’aide d’ancrages adaptés.
