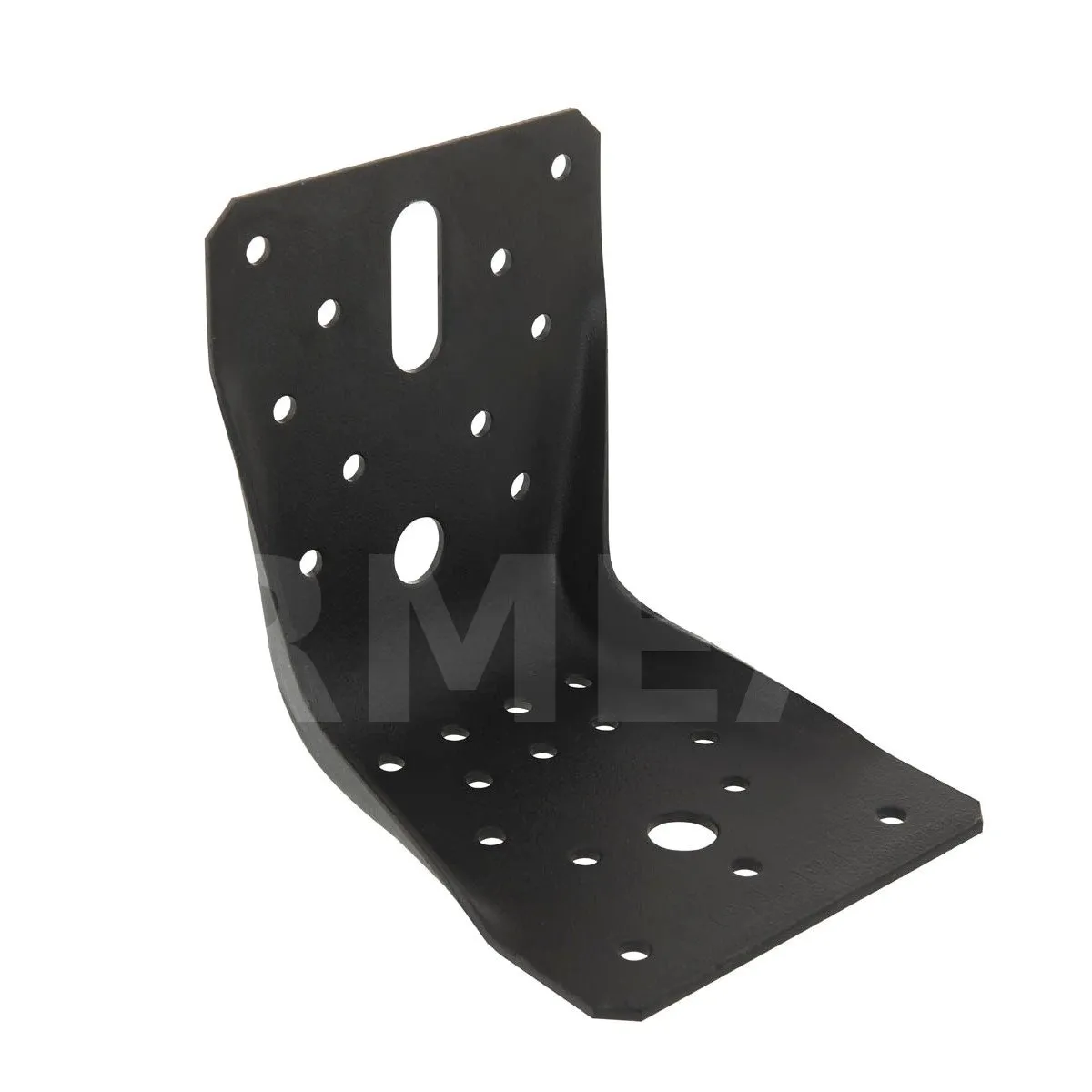

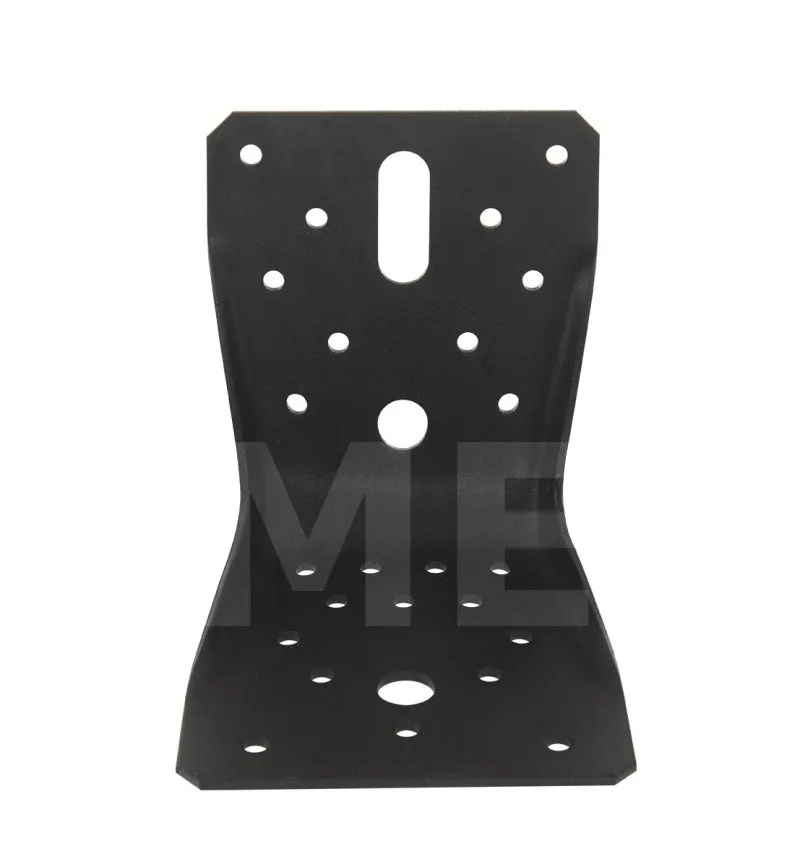

Equerre hypers RENFORCEES pour les larges sections de bois sur support BOIS - 90x100x100mm - Réf. ABR100PB
-
RéférenceABR100PB
-
Epaisseur2mm
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346
-
Perçages Aile BPointes ou vis : 10 Ø5 ; boulons : 1Ø12 ; oblong : 1 Ø12x32 [mm]
-
Largeur90mm
-
Profondeur100mm
-
Hauteur100mm
-
FinitionPeinture en poudre Polyester Architecture RAL9005
Equerre de structure - Finition noire
L’ABR100PB est une équerre renforcée, de finition noire, qui répond à des applications structurelles sur un support bois ou sur béton.
Caractéristiques
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Finition peinture en poudre Polyester Architecture RAL9005,
- Épaisseur : 2 mm.
Avantages
- Finition noire pour une grande discrétion dans la structure,
- Grande capacité de reprise de charge,
- Grande polyvalence d’applications.
Applications
Support
- Porteur : bois massif, bois lamellé-collé, bois composite, béton, ...
- Porté : bois massif, bois lamellé-collé, bois composite, ...
Domaines d’utilisation

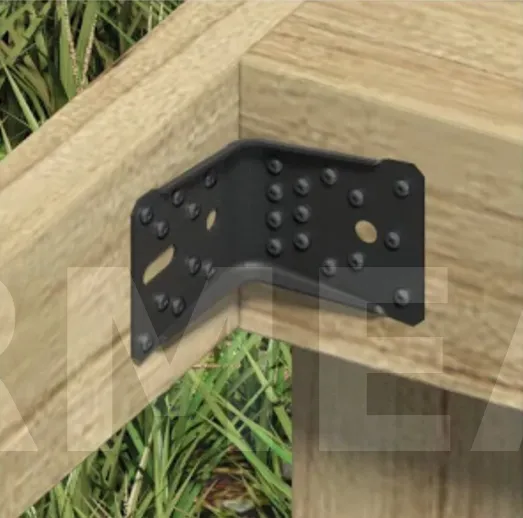

- Fixation de préaux, carports ouverts,
- Ancrages de chevrons, consoles, chevêtres,
- Aménagements extérieurs,
- Aménagements de jardins, ...
Données techniques

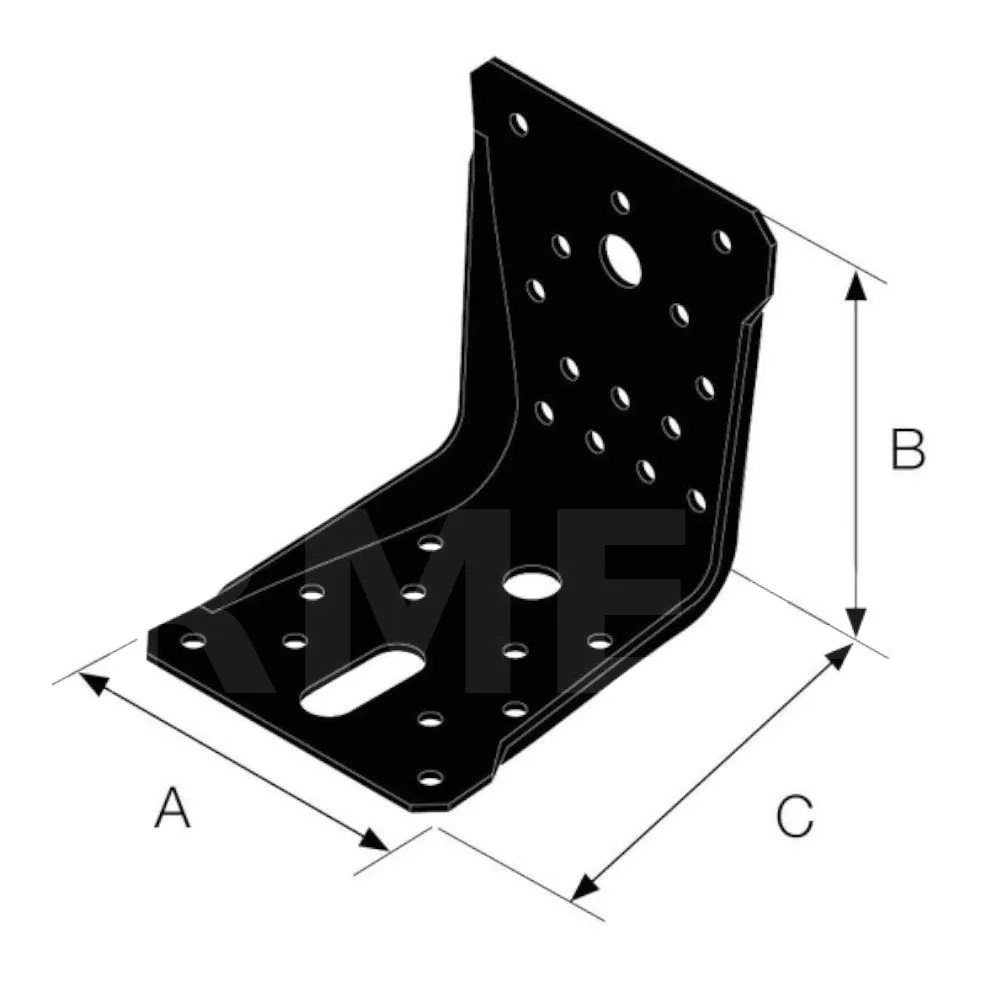

Dimensions
| Références | Dimensions[mm] | Perçages Aile B | Perçages aile C | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | Ep. | Pointes ou vis | Boulons | Oblong | Pointes ou vis | Boulons | |
| ABR100PB | 90 | 100 | 100 | 2 | 10Ø5 | 1Ø12 | 1Ø12x32 | 14Ø5 | 1Ø12 |

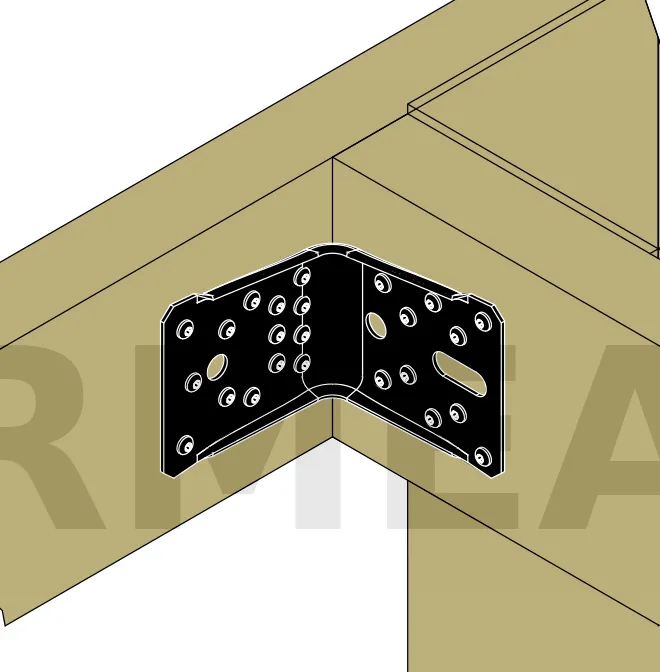

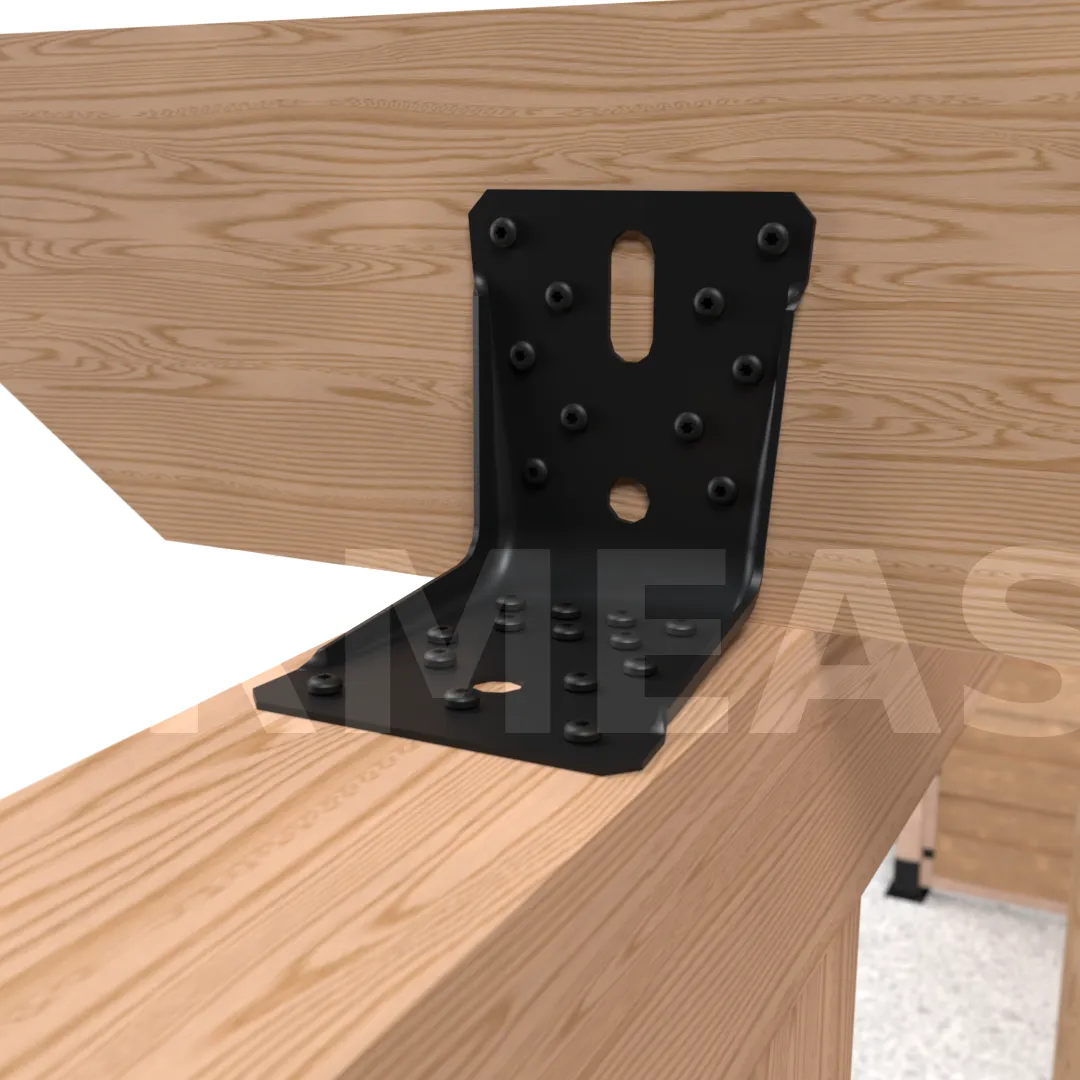

Connexion bois/bois type poutre/poutre - Assemblage avec 2 équerres
| Références | Fixations | Valeurs Caractéristiques [kN] | |||||
|---|---|---|---|---|---|---|---|
| Aile B | Aile C | R1,k | R2/3,k | R4/5,k | |||
| Qté | Type | Qté | Type | CSA5,0x35PB | CSA5,0x35PB | CSA5,0x35PB | |
| ABR100PB | 10 | CSA5,0x35PB | 14 | CSA5,0x35PB | 11.7 | 12.8 | 4.2 |
Connexion bois/support rigide type poutre/ support rigide - Assemblage avec 2 équerres
| Références | Fixations | Valeurs Caractéristiques [kN] | |||||
|---|---|---|---|---|---|---|---|
| Aile B | Aile C | R1,k | R2/3,k | R4/5,k | |||
| Qté | Type | Qté | Type | CSA5,0x35PB | CSA5,0x35PB | CSA5,0x35PB | |
| ABR100PB | 10 | CSA5,0x35PB | 1 | WA M10-78/5 | min(20,6 ;21,6/kmod) | 8.7 | 10.4 |
