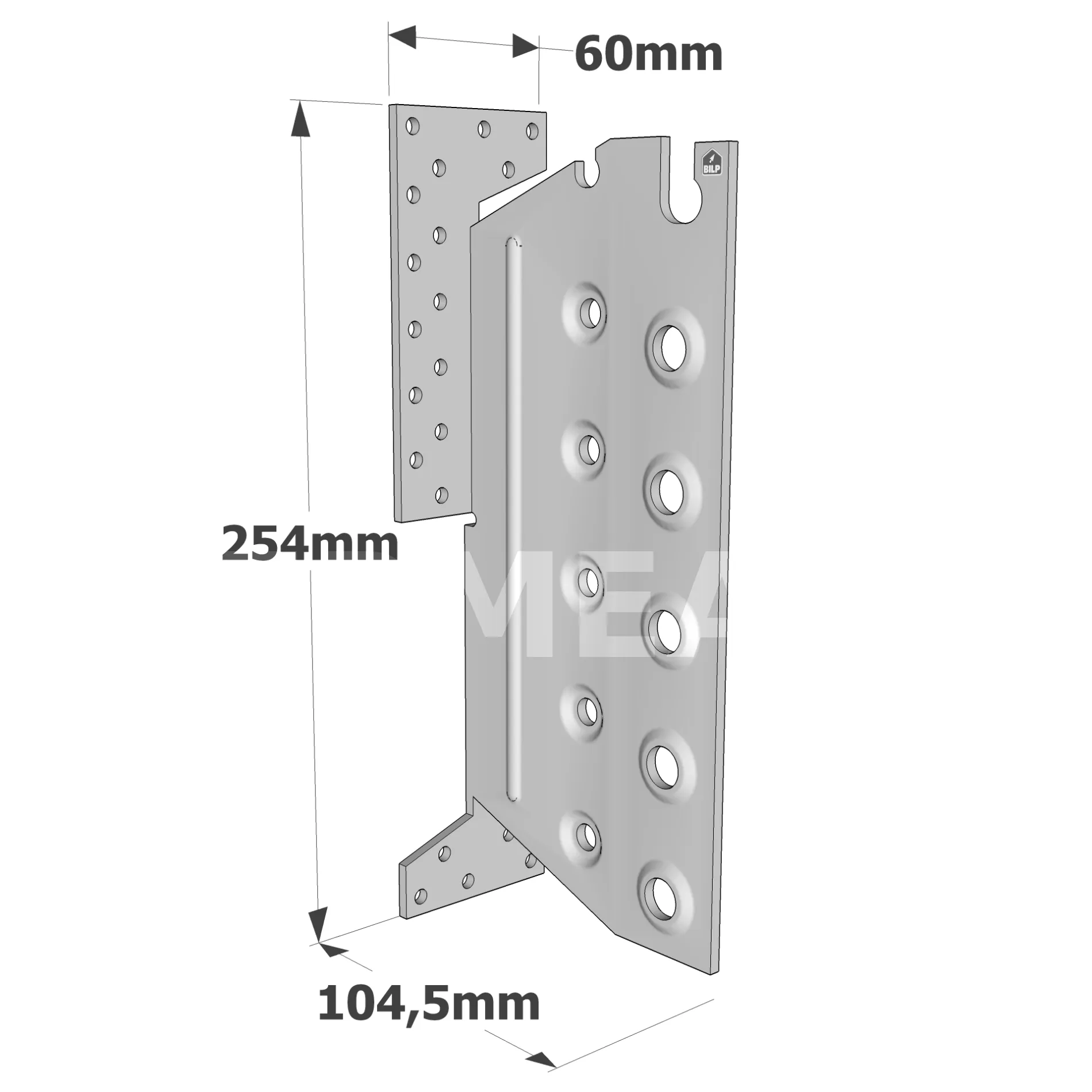

Étrier type U à âme intérieure 60x254x104.5 mm - Réf. TU28
- RéférenceTU28
- MatériauAcier S250GD + Z275 suivant NF EN 10346
- Perçages sur porté6Ø12,5mm
- Epaisseur3mm
- Largeur poteau min.88mm
- Largeur poutre min.60mm
- Largeur poutre max.160mm
- Hauteur poutre min. (β=0)280mm
- Hauteur poutre min. (β≠0)295mm
- Hauteur poutre max.340mm
- Profondeur104.5mm
- Largeur60mm
- Perçages sur porteur30Ø5mm
- Fixation solive sur poutre - clouage totalPorteur : 30XCNA4,0x50 - Porté : 6XSTD12
- Fixation solive sur poteauPorteur : 18XCNA4,0x50 - Porté : 6XSTD12
- Fixation solive sur poutre avec pente - clouage totalPorteur : 30XCNA4,0x50 - Porté : 6XSTD12
- Fixation solive sur poteau avec pente - clouage totalPorteur : 18XCNA4,0x50 - Porté : 6XSTD12
Étrier à encoche

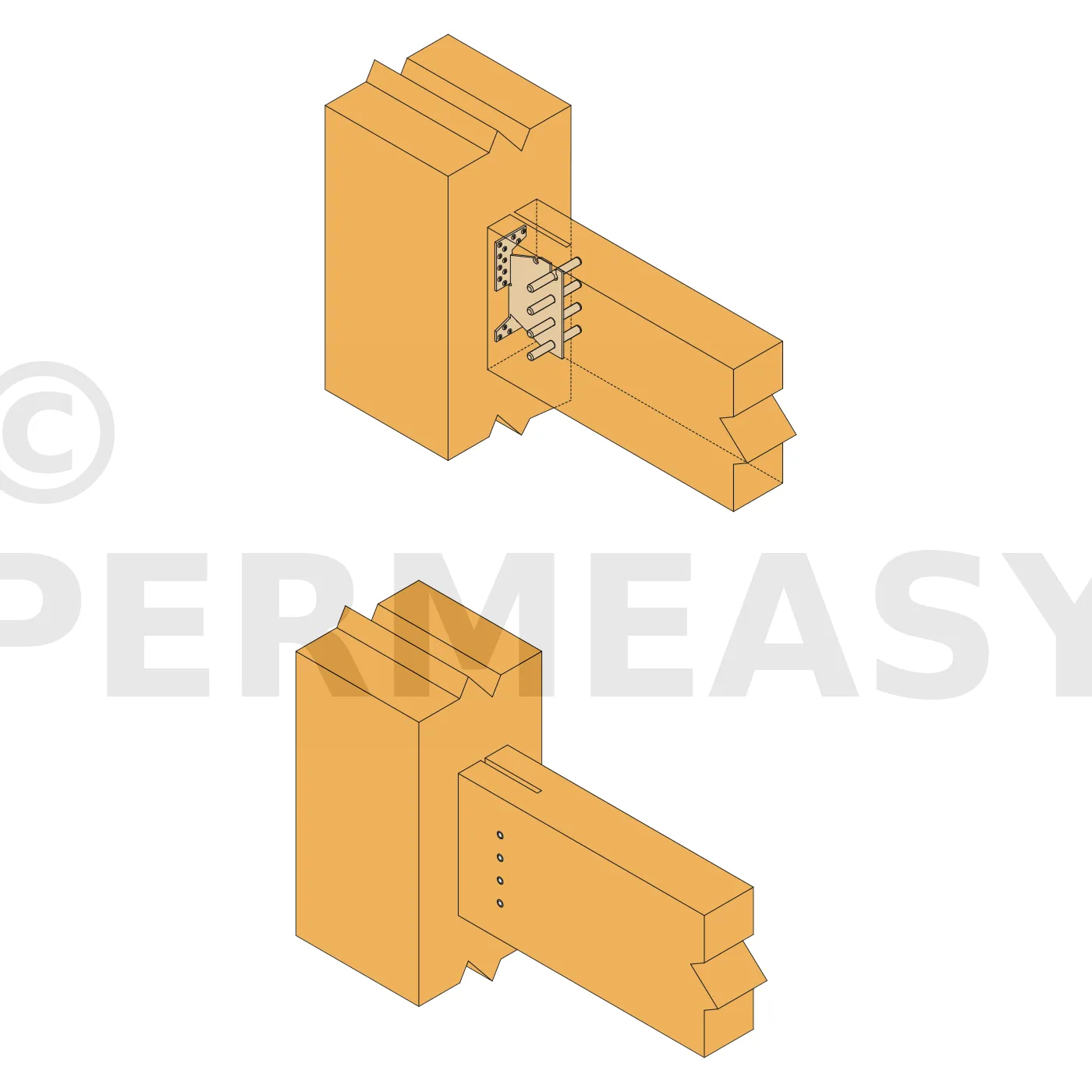

L’étrier TU à âme intérieure permet un assemblage invisible. L‘encoche en tête facilite la pose sur le chantier.
Caractéristiques
Matière
- Acier S250GD + Z275 suivant NF EN 10346,
- Épaisseur : 3 mm.
Avantages
- Assemblage invisible,
- Mise en œuvre optimisée conforme aux Eurocodes,
- Utilisable en angle (préciser l’angle à la commande),
- Tenue au feu 1/2h ou 1h en suivant certaines préconisations.
Applications
Support
- Porteur : bois massif, lamellé-collé, bois composite,
- Porté : bois massif, lamellé-collé, bois composite.
Domaines d’utilisation
- Solives,
- Pannes,
- Poutres porteuses, ...
Données techniques
Dimensions
| Références | Dimensions poutre [mm] | Dimensions bois porteur [mm] | Dimensions [mm] | Perçages sur porteur | Perçages sur porté | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Largeur | Hauteur | Largeur poteau | A | B | C | t | Ø5 | Ø8,5 | Ø12,5 | ||||
| Min. | Max. | Min β=0 | Min β≠0 | Max. | Min. | ||||||||
| TU12 | 45 | 120 | 120 | 160 | 200 | 68 | 96 | 97.5 | 40 | 3 | 6 | 4 | - |
| TU16 | 60 | 160 | 160 | 190 | 240 | 88 | 134 | 104.5 | 60 | 3 | 18 | - | 3 |
| TU20 | 60 | 160 | 200 | 225 | 280 | 88 | 174 | 104.5 | 60 | 3 | 22 | - | 4 |
| TU24 | 60 | 160 | 240 | 260 | 300 | 88 | 214 | 104.5 | 60 | 3 | 26 | - | 5 |
| TU28 | 60 | 160 | 280 | 295 | 340 | 88 | 254 | 104.5 | 60 | 3 | 30 | - | 6 |
Valeurs Caractéristiques - Solive sur poutre - Clouage total
| Références | Valeurs Caractéristiques - Solive sur poutre - Clouage total | |||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||||||||||||||||||||||||
| Porteur | Porté | R1,k | R2,k | R3,k | R4,k | |||||||||||||||||||||
| Qté | Type | Qté | Type | Longueur de broches [mm] | Longueur de broches [mm] | Longueur de broches [mm] | ||||||||||||||||||||
| 45 | 60 | 80 | 100 | 120 | 140 | 160 | 45 | 60 | 80 | 100 | 120 | 140 | 160 | 45 | 60 | 80 | 100 | 120 | 140 | 160 | ||||||
| TU12 | 6 | CNA4,0x50 | 4 | STD8 | 7.6 | 8.1 | 9 | 10.1 | 10.7 | 10.7 | 10.7 | 5.7 | 6.1 | 6.8 | 7.6 | 8 | 8 | 8 | 0.9 | 1.1 | 1.6 | 2.1 | 2.7 | 3.2 | 3.7 | 4.5 |
| TU16 | 18 | CNA4,0x50 | 3 | STD12 | - | 17.5 | 18.1 | 19.2 | 20.5 | 22 | 23.5 | - | 11.7 | 12.1 | 12.8 | 13.7 | 14.7 | 15.7 | - | 1.6 | 2.2 | 2.9 | 3.6 | 4.4 | 5.1 | 7.5 |
| TU20 | 22 | CNA4,0x50 | 4 | STD12 | - | 26.7 | 27.6 | 29.2 | 31.1 | 33.3 | 35.6 | - | 20 | 20.7 | 21.9 | 23.3 | 25 | 26.7 | - | 2.2 | 2.9 | 3.8 | 4.6 | 5.6 | 6.4 | 9.8 |
| TU24 | 26 | CNA4,0x50 | 5 | STD12 | - | 36.6 | 37.7 | 39.8 | 42.5 | 45.4 | 48.3 | - | 29.3 | 30.2 | 31.8 | 34 | 36.3 | 38.6 | - | 2.7 | 3.6 | 4.7 | 5.8 | 6.7 | 7.9 | 12.1 |
| TU28 | 30 | CNA4,0x50 | 6 | STD12 | - | 46.9 | 48.3 | 50.9 | 54.1 | 57.6 | 61.1 | - | 39.1 | 40.3 | 42.4 | 45.1 | 48 | 50.9 | - | 3.2 | 4.4 | 5.5 | 6.7 | 7.9 | 9.2 | 14.4 |
Valeurs Caractéristiques - Solive sur Poteau
| Références | Valeurs Caractéristiques - Solive sur poutre - Clouage total | |||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||||||||||||||||||||||||
| Porteur | Porté | R1,k | R2,k | R3,k | R4,k | |||||||||||||||||||||
| Qté | Type | Qté | Type | Longueur de broches [mm] | Longueur de broches [mm] | Longueur de broches [mm] | ||||||||||||||||||||
| 45 | 60 | 80 | 100 | 120 | 140 | 160 | 45 | 60 | 80 | 100 | 120 | 140 | 160 | 45 | 60 | 80 | 100 | 120 | 140 | 160 | ||||||
| TU12 | 6 | CNA4,0x50 | 4 | STD8 | 7.6 | 8.1 | 9 | 10.1 | 10.7 | - | - | 5.7 | 6.1 | 6.8 | 7.6 | 8 | - | - | 0.9 | 1.2 | 1.7 | 2.2 | 2.8 | 3.3 | 3.8 | 4.9 |
| TU16 | 14 | CNA4,0x50 | 3 | STD12 | - | 16.1 | 16.7 | 17.7 | 19 | 20.4 | 21.9 | - | 10.7 | 11.1 | 11.8 | 12.7 | 13.6 | 14.6 | - | 1.6 | 2.2 | 2.9 | 3.6 | 4.4 | 5.1 | 6.4 |
| TU20 | 14 | CNA4,0x50 | 4 | STD12 | - | 22.9 | 23.7 | 25.1 | 26.8 | 28.6 | 30.1 | - | 17.2 | 17.8 | 18.8 | 20.1 | 21.5 | 22.6 | - | 2.2 | 2.9 | 3.8 | 4.6 | 5.6 | 6.4 | 7.6 |
| TU24 | 18 | CNA4,0x50 | 5 | STD12 | - | 31.9 | 33 | 34.8 | 36.9 | 38.9 | 39.9 | - | 25.5 | 26.4 | 27.8 | 29.5 | 31.1 | 31.9 | - | 2.7 | 3.6 | 4.7 | 5.8 | 6.7 | 7.9 | 9.8 |
| TU28 | 18 | CNA4,0x50 | 6 | STD12 | - | 38 | 38.9 | 39.9 | 39.9 | 39.9 | 39.9 | - | 31.7 | 32.4 | 33.3 | 33.3 | 33.3 | 33.3 | - | 3.2 | 4.4 | 5.5 | 6.7 | 7.9 | 9.2 | 9.8 |
Valeurs Caractéristiques - Solive sur poutre avec pente - Clouage total
| Références | Valeurs caractéristiques - Solive sur poutre - Clouage total - avec pente et angle α=90° | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 [kN] | ||||||||||||||||||||||||
| Porteur | Porté | R1,k - Pente β=15° | R1,k - Pente β=30° | R1,k - Pente β=45° | |||||||||||||||||||||
| Qté | Type | Qté | Type | Longueur de broches [mm] | Longueur de broches [mm] | Longueur de broches [mm] | |||||||||||||||||||
| 45 | 60 | 80 | 100 | 120 | 140 | 160 | 45 | 60 | 80 | 100 | 120 | 140 | 160 | 45 | 60 | 80 | 100 | 120 | 140 | 160 | |||||
| TU12 | 6 | CNA4,0x50 | 4 | STD8 | 7.6 | 8.1 | 9 | 10.1 | 10.7 | 10.7 | 10.7 | 7.6 | 8.1 | 9 | 10.1 | 10.7 | 10.7 | 10.7 | 7.6 | 8.1 | 9 | 10.1 | 10.7 | 10.7 | 10.7 |
| TU16 | 18 | CNA4,0x50 | 3 | STD12 | - | 16.9 | 17.4 | 18.3 | 19.4 | 20.7 | 22.1 | - | 16.5 | 16.8 | 17.5 | 18.5 | 19.6 | 20.8 | - | 15.9 | 16.4 | 17 | 17.9 | 18.9 | 20 |
| TU20 | 22 | CNA4,0x50 | 4 | STD12 | - | 25.8 | 26.4 | 27.8 | 29.5 | 31.4 | 33.5 | - | 25.1 | 25.6 | 26.7 | 28.1 | 29.8 | 31.6 | - | 24.4 | 25.1 | 26.1 | 27.4 | 28.9 | 30.5 |
| TU24 | 26 | CNA4,0x50 | 5 | STD12 | - | 35.4 | 36.2 | 38 | 40.2 | 42.8 | 45.5 | - | 34.3 | 35.2 | 36.6 | 38.6 | 40.8 | 43.2 | - | 33.6 | 34.7 | 36 | 37.8 | 39.8 | 42 |
| TU28 | 30 | CNA4,0x50 | 6 | STD12 | - | 45.5 | 46.4 | 48.6 | 51.4 | 54.5 | 57.8 | - | 44 | 45.3 | 47.1 | 49.5 | 52.3 | 55.2 | - | 43.4 | 44.9 | 46.5 | 48.7 | 51.3 | 53.9 |
Valeurs caractéristiques - Solive sur poteau avec pente - clouage total
| Références | Valeurs Caractéristiques - Solive sur poteau - avec pente et angle α=90° | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||||||||||||||||||
| Porteur | Porté | R1,k - Pente β=0° | R1,k - Pente β=15° | R1,k - Pente β=30° | R1,k - Pente β=45° | |||||||||||||||
| Qté | Type | Qté | Type | Longueur de broches [mm] | Longueur de broches [mm] | Longueur de broches [mm] | ||||||||||||||
| 45 | 45 | 60 | 80 | 100 | 120 | 45 | 60 | 80 | 100 | 120 | 45 | 60 | 80 | 100 | 120 | |||||
| TU12 | 6 | CNA4,0x50 | 4 | STD8 | 7 | 6.8 | 7.2 | 7.9 | 8.7 | 9.3 | 6.6 | 6.9 | 7.5 | 8.2 | 9 | 6.4 | 6.6 | 7.1 | 7.8 | 8.5 |
| TU16 | 14 | CNA4,0x50 | 3 | STD12 | - | - | 15.9 | 16.3 | 17.1 | 18.1 | - | 15.4 | 15.7 | 16.4 | 17.2 | - | 15 | 15.4 | 15.9 | 16.7 |
| TU20 | 14 | CNA4,0x50 | 4 | STD12 | - | - | 24.2 | 24.8 | 25.9 | 27.4 | - | 23.6 | 24 | 25 | 26.2 | - | 22.9 | 23.5 | 24.4 | 25.5 |
| TU24 | 18 | CNA4,0x50 | 5 | STD12 | - | - | 33.3 | 34.1 | 35.6 | 37.6 | - | 32.4 | 33.1 | 34.4 | 36.1 | - | 31.6 | 32.6 | 33.7 | 35.2 |
| TU28 | 18 | CNA4,0x50 | 6 | STD12 | - | - | 43 | 43.8 | 45.8 | 48.2 | - | 41.7 | 42.7 | 44.3 | 46.5 | - | 40.9 | 42.2 | 43.7 | 45.6 |
