Pied de poteau carré à boulonner - Finition GALVANISEE - Réf. PPJBT120
- RéférencePPJBT120
- Fabricationfrançaise
- MatériauAcier DD11 suivant NF EN 10111
- MarqueSIMPSON Strong-Tie
- FinitionGC (galvanisée à chaud suivant NF EN ISO 1461)

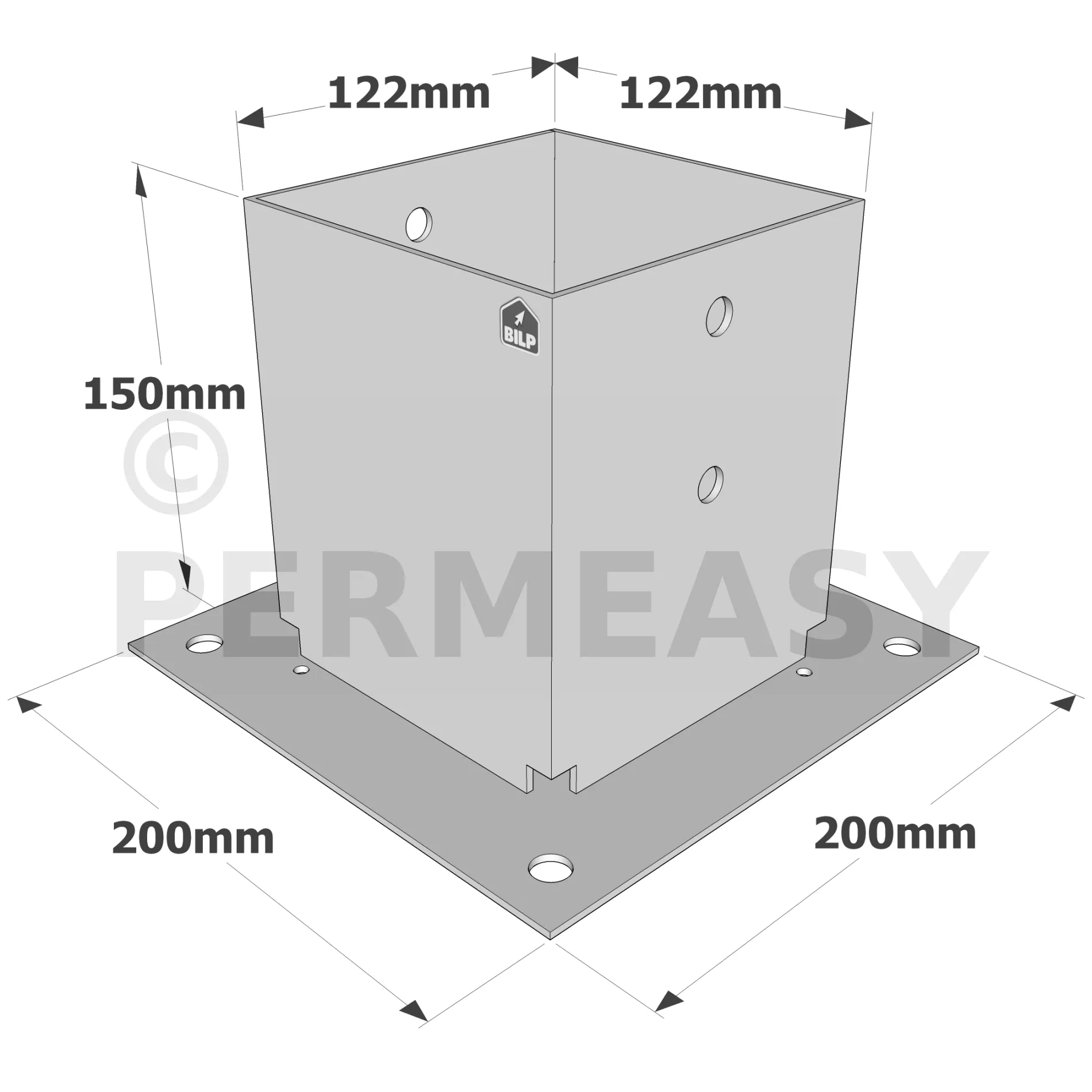

- Largeur platine200mm
- Hauteur150mm
- Ep. corps2.5mm
- Ep. platine2.5mm
- Perçage sur le corps4Ø11mm
- Perçage sur la platine4Ø12mm
Pied de poteau carré de jardin à boulonner
Les pieds de poteau carrés sur platine PPJBT sont préconisés dans la réalisation de petits ouvrages tels que les clôtures et structures légères de jardin. Très faciles à démonter, ils peuvent être boulonnés sur support béton et acier ou vissés sur bois.
Caractéristiques
Matière
- Acier DD11 suivant NF EN 10111,
- Finition galvanisation à chaud suivant NF EN ISO 1461,
- Épaisseur corps : 2 à 3 mm selon les modèles,
- Épaisseur platine : 2,5 à 3 mm selon les modèles.
Avantages
- Platine d’épaisseur 2,5 mm renforcée : grande résistance à la déformation,
- Angles de la platine découpés pour plus de sécurité,
- Compatible avec les sections de poteau courantes du marché.
Applications
Support
- Porteur : béton, acier, bois massif, lamellé-collé, bois composite, ...
- Porté : bois massif, lamellé-collé, bois composite, ...
Domaines d’utilisation
- Clôtures de jardin, panneaux, claustras,
- Abris de jardin, bûchers de jardin, carports,
- Structures légères et ouvrages temporaires de jardin.
Données techniques
Dimensions
| Références | Dimensions [mm] | Perçages | |||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | t1 | t2 | Partie haute | Platine | |
| Ø11 | Ø12 | ||||||||
| PPJBT70 | 71 | 150 | 71 | 150 | 150 | 2 | 2.5 | 4 | 4 |
| PPJBT90 | 91 | 150 | 91 | 150 | 150 | 2 | 2.5 | 4 | 4 |
| PPJBT100 | 102 | 150 | 102 | 200 | 200 | 2.5 | 2.5 | 4 | 4 |
| PPJBT120 | 122 | 150 | 122 | 200 | 200 | 2.5 | 2.5 | 4 | 4 |
| PPJBT140 | 142 | 150 | 142 | 200 | 200 | 2.5 | 2.5 | 4 | 4 |
| PPJBT160 | 162 | 200 | 162 | 260 | 260 | 2.5 | 2.5 | 4 | 4 |
| PPJBT200 | 202 | 200 | 202 | 260 | 260 | 2.5 | 2.5 | 4 | 4 |
Pied de poteau carré sur platine "prêt-à-fixer"
Les pieds de poteau carrés sur platine PPJBT sont préconisés dans la réalisation de petits ouvrages tels que les clôtures et structures légères de jardin. Très faciles à démonter, ils peuvent être boulonnés sur support béton et acier ou vissés sur bois.
Caractéristiques
Matière
- Acier DD11 suivant NF EN 10111,
- Finition galvanisation à chaud suivant NF EN ISO 1461,
- Épaisseur corps : 2 à 3 mm selon les modèles,
- Épaisseur platine : 2,5 à 3 mm selon les modèles.
Avantages
- Platine d’épaisseur 2,5 mm renforcée : grande résistance à la déformation,
- Angles de la platine découpés pour plus de sécurité,
- Compatible avec les sections de poteau courantes du marché.
Applications
Support
- Porteur : béton, acier, bois massif, lamellé-collé, bois composite, ...
- Porté : bois massif, lamellé-collé, bois composite, ...
Domaines d’utilisation
- Clôtures de jardin, panneaux, claustras,
- Abris de jardin, bûchers de jardin, carports,
- Structures légères et ouvrages temporaires de jardin.
Données techniques
Dimensions
| Références | Dimensions [mm] | Perçages | Contenu du kit | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | t1 | t2 | Partie haute | Platine | ||
| Ø11 | Ø12 | |||||||||
| KIT FIX PPJBT 70 | 71 | 150 | 71 | 150 | 150 | 2 | 2.5 | 4 | 4 | 1 PPJBT70 - 4 WA M10-78/5 - 2 LAG10050 |
| KIT FIX PPJBT 90 | 91 | 150 | 91 | 150 | 150 | 2 | 2.5 | 4 | 4 | 1 PPJBT90 - 4 WA M10-78/5 - 2 LAG10050 |

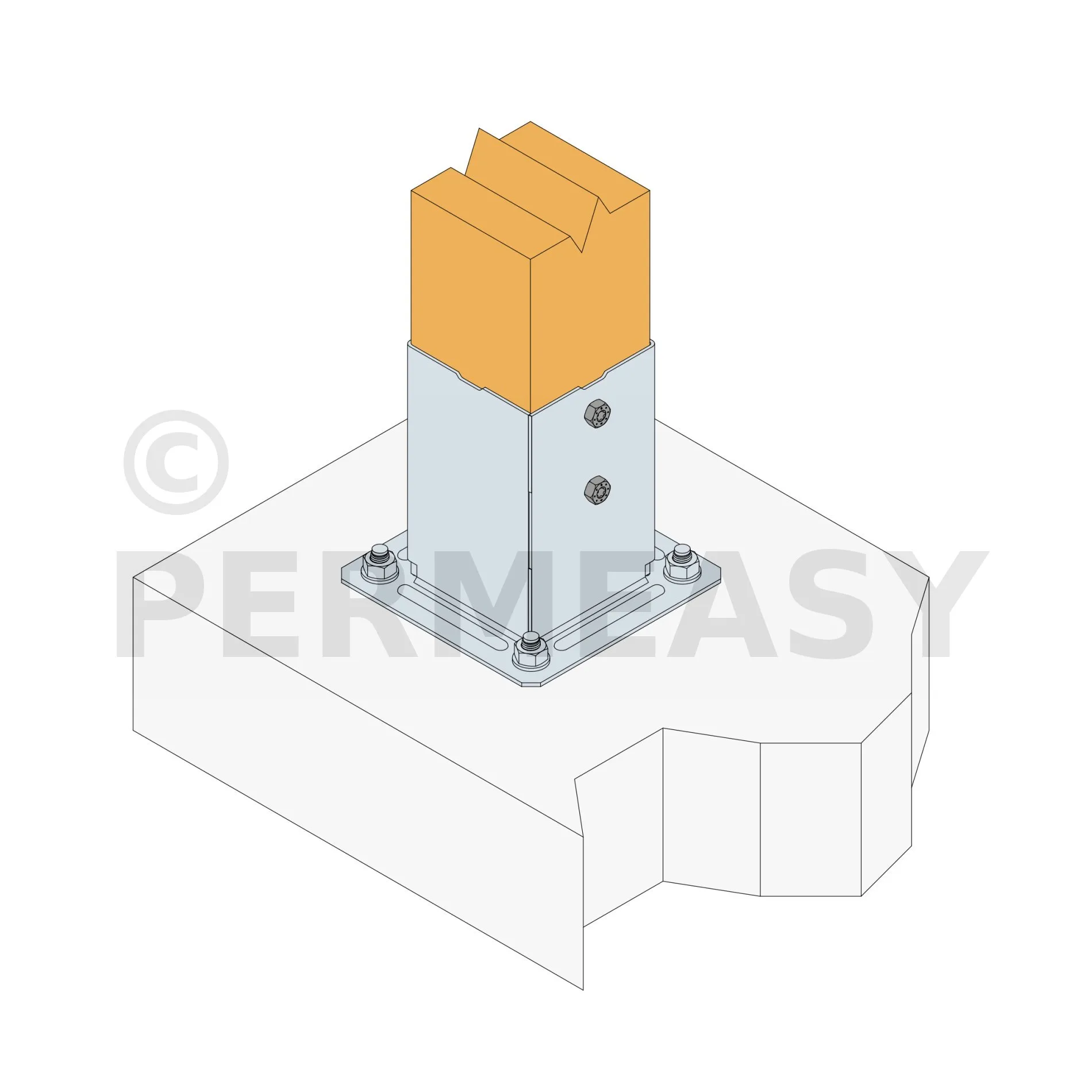

Mise en œuvre pied de poteau carré sur platine "prêt-à-fixer"
Fixations
Ce kit comprend :
- 1 pied de poteau PPJBT70 ou PPJBT90 en acier galvanisé à chaud,
- 4 goujons WA M10-78/5 en acier éléctrozingué,
- 2 tirefonds LAG 10-50 en acier zingué blanc.
Fixations
Poteau :
- Boulons,
- Tirefonds LAG Ø10 mm.
- Vis SSH Ø10 mm.
Platine :
- Cheville mécanique : goujon WA M10-78/5, tirefond LAG 10-80,
- Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25.
Mise en garde
La gamme jardin ne convient pas pour des applications structurelles soumises à des forces importantes (vent, ...). Les structures doivent être correctement conçues et mises en oeuvre afin d’assurer la reprise de charges latérales de vent (jambe de force, ...).
