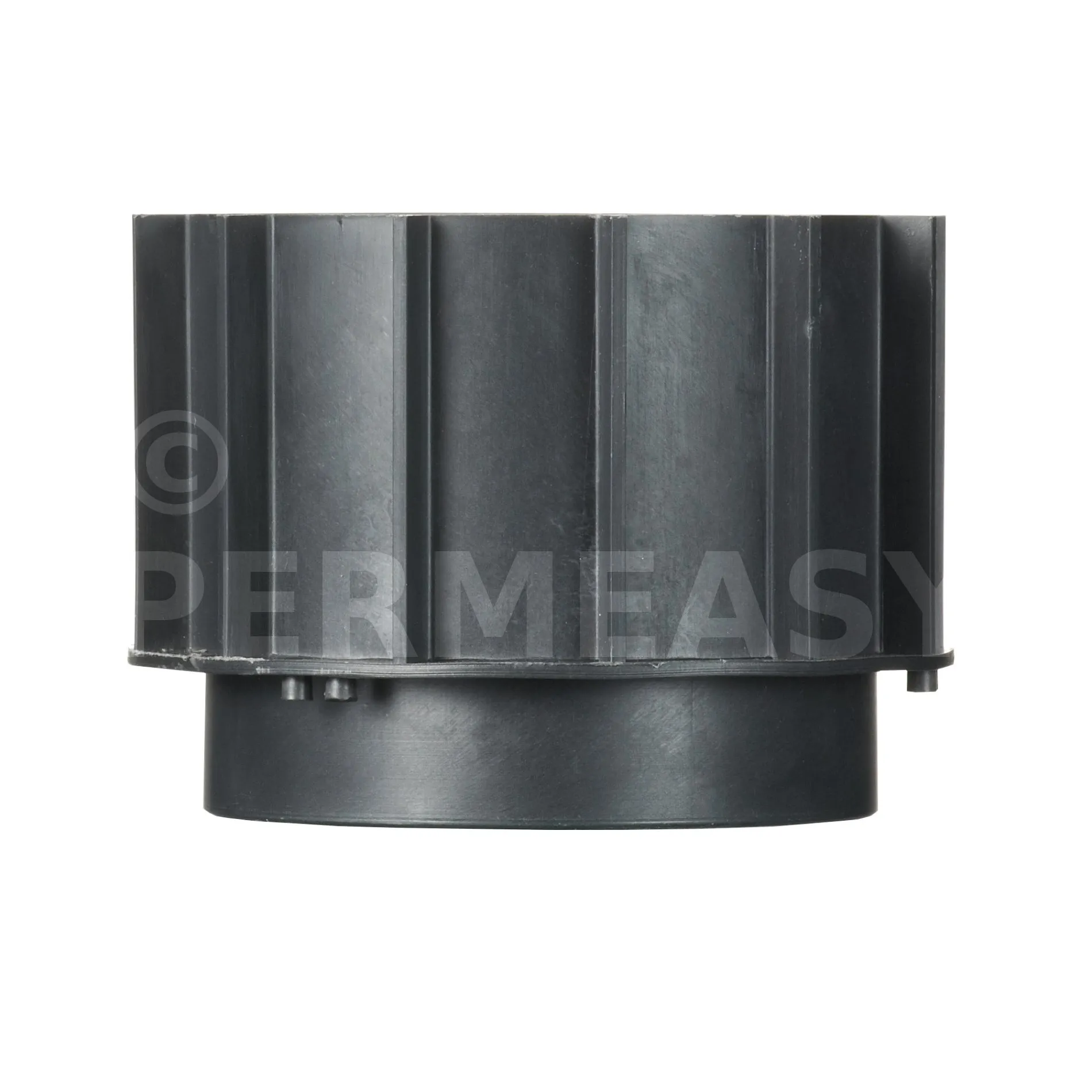

Rehausse de 60mm - Réf. IH060FIXRS10000
Rehausses pour les plots, dalles et lambourdes.
Produit recyclable.
-
RéférenceIH060FIXRS10000
-
FabricationFrançaise
-
MarqueJOUPLAST
-
Couleur(s)noir
-
MatériauPolypropylène chargé
-
Méthode de fabricationinjection
Position
La rehausse de 60mm se place entre la base et la tête du plot, un emboîtement est prévu pour faciliter la fixation.
but :
- Augmenter la hauteur des plots de 60mm à 240mm car vous pouvez superposer jusqu’à quatre rehausses.
- Ajuster ou rattraper le niveau souhaité.
Compatibilité
- Compatible seulement avec les plots JOUPLAST et les plots supérieurs à 50mm.
Domaine d’utilisation
- Terrasse à usage piéton en extérieur seulement.
Plot réglable STD pour lambourdes
Le plot réglable STD pour lambourdes est destiné pour les terrasses à usage piétonnier
Composition d’un plot Jouplast :
- La tête du plot est munie d’une languette d’appui pour la fixation de la lambourde au plot,
- Écrou unique (la bague verte) qui permet le réglage millimétré de la hauteur du plot,
- Flasque de 208 mm de diamètre doté de plusieurs trous pour éviter la rétention d’eau, le bord est chanfreiné pour garder le bon état de votre étanchéité.
- Renforts : pour une résistance accrue en compression
- Rainures autobloquantes en dessous du flasque pour une bonne stabilité du plot par rapport aux forces de glissement.
Caractéristiques du produit
- Tous les réglages se font manuellement
- Installation rapide
- Hauteur variable selon le plot et le besoin de l’utilisateur
- Ne nécessite pas une fondation particulière
- Conforme au DTU 43.1 et 51.4
- Résistance aux intempéries et aux UV
Application
- Création de terrasse bois naturel ou en composite à usage piéton uniquement
Résistance
Résistant au test d’écrasement avec charge supérieure à 1 tonne.
Recommandations d’utilisation
- Terrasse à usage piéton uniquement
- Usage extérieur uniquement
- Ne pas utiliser de lambourde en bois composite
- La pose sur plots se fait uniquement sur un sol stabilisé
Mise en oeuvre
Comment poser les plots ?
- La pose sur plot se fait uniquement sur sol stabilisé.
1.Préparer le support
- Sur un terrain :
==> Décaper le sol de sa terre meuble végétale d’environ 15cm. Veillez à donner au fond de forme un niveau régulier.
==> Poser un film géotextile.
==> Effectuer un apport de matériaux concassés pour assurer le drainage de l’installation et compacter le terrain.
==> Définir la référence des plots nécessaires en fonction de la hauteur de la terrasse finie. - Sur une dalle béton :
==>Vérifier les hauteurs disponibles au seuils. Prévoir : -8 cm pour une terrasse bois (+ 1 cm si utilisation de fixation invisible)
==> Définir la référence des plots nécessaires en fonction de la hauteur de la terrasse finie.
==> Vérifier que l’écoulement d’eau soit possible. Réaliser éventuellement des canaux d’évacuation pour éviter la rétention d’eau ou la stagnation d’eau.
- Nombre de plot au m2= 4, à adapter selon le platelage réalisé.
Préconisations de pose
- La structure de la terrasse posée sur plot doit être faite avec des lambourdes avec des matières bois ou métal et non composites.
- Les terrasses sont destinées à usage piéton
- Usage extérieur uniquement.
- La pose d’abri de jardin ou de spa n’est pas conforme à l’utilisation de plots.
Tableau de compatibilité - PLOT LAMBOURDE
| Plot standard | Plot pour pieux métallique | ||||||
|---|---|---|---|---|---|---|---|
| Références | HL 10 | HL 20/30 | HL 40/60 | HL 50/80 | 80/140 | HL 140/230 | ELEVO 90 mm |
| Rehausse 10 mm (1 maxi) | non compatible | 30/40 mm | 50/70 mm | 60/90 mm | 90/150 mm | 90/150 mm | 100 mm |
| Rehausse 60 mm (4 maxi) | non compatible | non compatible | 100/300 mm | 100/300 mm | 110/320 mm | 140/380 mm | 150/300 mm |
| Correcteur de pente (4 maxi) | non compatible | non compatible | compatible | compatible | compatible | compatible | non compatible |
| Support habillage latéral (1 ou 2/plot) | non compatible | non compatible | compatible | compatible | compatible | compatible | non compatible |
* Xmm : ajustement hauteur
* Tous les accessoires sont compatibles entre eux.
